插入式涡街流量计MCJV系列

型号:MCJV系列

浏览量:973

更新时间:2024-06-05

简要描述:

插入式涡街流量计MCJV系列是一种应力式涡街流量计,其设计融合了长期的经验,具有优越的性能,适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量的测量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

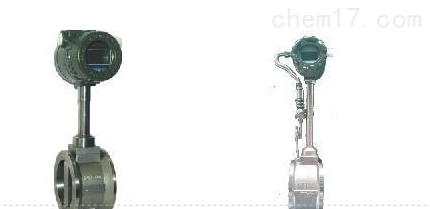

插入式涡街流量计MCJV系列

1.区别于其化涡街流量计的优点

涡街流量计在信号处理电路中采用数字信号处理技术(DSP),设计有14级数字带通滤波器,通过快速傅立叶软件算法,提高了涡街的信号检测灵敏度,加强了涡街流量计的抗振性能,突破了传统模拟方法处理涡街信号的局限性。
智能型涡街转器大硬件上采用了可变增益放大器;以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器,对涡街信号进行有效的预处处理。后,在软件上采用DSP技术,实现14频段自适应带通滤波器算法。一般情况下,智能型涡街转器能使涡街流量下限向下延伸至原来的1/2~1/4,从而也就扩展了涡街流量计的量程范围,该型号涡街转换器采用无电位器化设计,全部调试采用按键设置完成,因此,方便了现场的调试工作,也提高了仪表的可靠性。采用中、英文操作菜单,易读易懂。

插入式涡街流量计MCJV系列​基本特点

抗振性能更好;
下限流速低,可达常规涡街流量计的1/2~1/4;
量程比宽,一般情况可达1:30~1:50;
调试操作简单,有HART通讯功能(选配);
基本功能
瞬时流量显示、累积总量显示、百分比显示、频率显示;
4~20mA输出、0~5KHZ频率输出,涡街脉冲输出;

插入式涡街流量计MCJV系列​工作原理及结构

涡街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋涡被成为“卡门涡街”,在d/D=0.281时,释放的旋涡稳定,卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系,可以简单的用下面的公式来表示:
F=St×V/d
其中:F:为卡门涡街的释放频率
      St:为系数(称为斯特罗哈数)
      V:为流体流动速度
      D:柱状物宽度
技术性能参数


公称通径 25,32,40,50,65,80,100,125,150,200,250,300
公称压力Mpa 1.0,1.6,2.5,4.0,6.3
结构形式 夹持连接型、法兰连接型
检测传感器材料 316L
防爆标志 不防爆和隔爆两种
精度等级 1.0级
重复性 0.33%
量程比 10:1
可测量流速范围 气体:5~50m/s(扩展至3~60m/s);液体0.5~5m/s(扩展可至0.3~6m/s)
电源 18V~24VDC或者12VDC,或者3.6V锂电池供电
输出 4~20mA或频率输出,涡街脉冲输出
电气接口 M20×1.5
防护等级 IP65
断电数据保存时间 断电记忆EEPROM,所设定之参数及流量累积数据在断电时后不丢失



功能特点描述

流量显示 瞬时流量显示、累积总量显示、百分比显示、频率显示
多种流量单位可供选择 M3/h,l/h,kg/h,t/h,m3/m,l/m,G/s,G/M,G/h
阻尼时间设置功能 见操作说明
多种输出方式 见操作说明
在线输出校准功能 4~20mA输出、0~5KHZ频率输出
累积量清零功能 见操作说明
振动等躁声测量功能 见操作说明
躁声抑制功能 见操作说明
传感器信号强度测量功能 见操作说明
