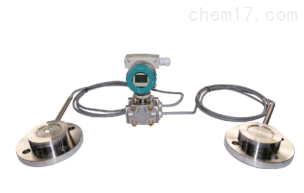

一、远传差压变送器（平膜片）PDS483产品描述

用于测量差压或流量，差压变送器并将其转换成4~20mad.c.电流（叠加
hart通信）或profibus-pa通信信号输出；同时可通过通信设备实现远程设定、监控等功能。

二、远传差压变送器（平膜片）PDS483技术参数

测量范围
2.5kpa～3mpa
量程比
20:1
电源
10.5v～45v d.c.(本安型安全栅电源≤30v d.c.)
输出
4ma～20mad.c.和hart通信；profibus-pa通信
环境温度
-40℃～85℃
介质温度
-50℃～300℃（充硅油）
精度
≤（0.005r+0.071）% 注：量程比r=变送器大量程/出厂量程）
温度漂移
≤（0.1r+0.2）%（-10℃～60℃）
≤（0.1r+0.15）%/10℃（-40℃～-10℃；60～85℃）
长期漂移
≤0.2 r %/5年
外壳防护等级
ip67
防爆等级
exiaⅱct6或exdⅱct6
防腐
根据不同的介质选择相应的测量部材质
故障报警
当变送器出现故障时，自诊断程序自动输出警告信息或用户设定的报警电流，使用手持终端可查阅故障信息。
物料规范
电气连接
M20*1.5内螺纹，1/2NPT内螺纹
过程连接
法兰连接（参照不同标准）
接触流体部件
隔离膜片：316L,HC-276，镍，钽，蒙乃尔合金，316L镀金，PTFE,PFA,EN1，4466
测压法兰316L
安装法兰：S25C,304，316，316L
法兰密封垫片：金属缠绕（默认），聚四氟乙烯，
安装
变送器本体支架安装，远传法兰直接安装
重量
变送器本体重量3.6KG（不锈钢外壳型6.0KG）,远传部分因法兰规格及毛细管长度不同而各有差异。
