装配式热电阻WZP-230

型号:WZP-230

浏览量:838

更新时间:2024-06-05

简要描述:

装配式热电阻WZP-230作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,热电阻用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度.。

装配式热电阻WZP-230

装配式热电阻WZP-230测温范围和准确度

热电阻类别 测量范围℃ 分度号 允许偏差△t ℃
WZP型铂电阻 -200~420 Pt100 B级(-200~800℃)
允差±(0.3或+0.005︱t︱)
A(-200~650℃)
允差±(0.15或+0.002︱t︱)
WZC型铜电阻 -50~100 Cu50 -50~100℃
允差±(0.30或+6.0×10-3t)

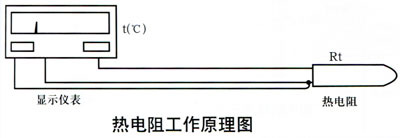

热电阻的引线主要有三种方式:
二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合
三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的常用的。
四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可*消除引线的电阻影响,主要用于高精度的温度检测。

装配式热电阻WZP-230型号表示

WZ□-□□□

W 温度仪表
Z 热电阻

热电阻材料
P)铂电阻
C)铜电阻

安装固定形式
1)无固定装置式
2)固定螺纹式
3)活动式法兰
4)固定法兰式
6)固定螺纹锥形保护管式

接线盒形式
2)防溅式
3)防水式
非统设:插座式,小接线盒式等

设计序号
0)ø16mm保护管
1)ø12mm保护管
非统设:各种规格保护管

热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻值R0的比值:(R100/ R0)
分度号Pt100: A 级 R0=100±0.06Ω
B级 R0=100±0.12Ω
R100/ R0=1.3850
分度号Cu50: R0=50±0.05Ω

温度计PT100直径16mm螺纹M27X2(L=400mm/I=250mm)型号规格

固定螺纹式热电阻

热电阻类别 产品型号 分度号 测量范围℃ 保护管材料 直径dmm 热响应时间T0.5S
单支铂热电阻 WZP-220 Pt100
(BA1、BA2)﹡
-200~420 不锈钢1cr18Ni9Ti不锈钢0cr18Ni12M0Ti Ф16 ≤90
WZP-221 Ф12 ≤30
WZP-230 Ф16 ≤90
WZP-231 Ф12 ≤30
双支铂热电阻 WZP2-220 Ф16 ≤90
WZP2-221 Ф12 ≤45
WZP2-230 Ф16 ≤90
WZP2-231 Ф12 ≤45
单支铂热电阻 WZP-221A Ф16 ≤90
双支铂热电阻 WZP2-221A ≤90
铜热电阻 WZC-220 Cu50
(G)﹡
-50~100 黄铜H62不锈钢1cr18Ni9Ti Ф12 ≤120
WZC-230
WZC-220A

注:1、打“﹡”分度号作特殊规格订货
2、公称压力:10MPa
3、型号220、221为防溅式接线盒,型号230、231为防水式接线盒。
固定法兰型号规格对照表       公称压力:10MPa

产品型号 固定螺纹规格
M0
WZP-220 M27×2
WZP-221 M27×2
WZP-230 M27×2
WZP-231 M27×2
WZP2-220 M27×2
WZP2-221 M27×2
WZP2-230 M27×2
WZP2-231 M27×2
WZP-220A G3/4〞
WZP2-220A G3/4〞
WZC-220 M27×2
WZC-230 M27×2
WZC-220A G3/4〞

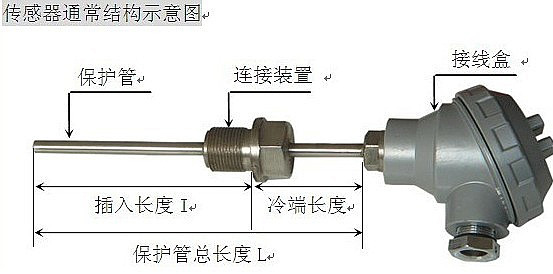

热电阻长度规格

Ф16 Ф12
总长LMM 置深IMM 总长LMM 置深IMM
300
350
400
450
550
650
900
1150
1400
1650
2150
150
200
250
300
400
500
750
1000
1250
1500
2000

225
250
300
350
450
550
650
900
1150

75
100
150
200
300
400
500
750
1000
